- aplatos y termo eléctrico.
- 16 A. Tomas de corriente de los baños y auxiliares de la cocina.
- 25 A. Instalación de la calefacción eléctrica.
- 25 A. Instalación del aire acondicionado.
La electricidad en casa es un elemento fundamental para el día a día y para realizar muchas de las tareas domésticas diarias. Si estás construyendo tu vivienda y aún no tienes una instalación eléctrica, o si necesitas cambiar la ya existente, en esta Bricopedia te explicamos cómo hacer una instalación eléctrica en una casa.
¿Qué precauciones hay que tomar para hacer una instalación eléctrica?
Para hacer una instalación eléctrica en una casa en condiciones de seguridad total, es necesario tomar las siguientes precauciones:
- Cortar el suministro eléctrico, desconectando el interruptor general.
- Respetar la normativa vigente recogida en el RBT (Reglamento Electrotécnico para Baja Tensión). En caso de duda, consultar con un instalador autorizado.
- Utilizar siempre herramientas y productos homologados.
¿Cómo hacer una instalación eléctrica?
Hacer una instalación eléctrica requiere seguir un proceso lógico y ordenado:
- Realizaremos un esquema de la instalación eléctrica.
- Dibujamos en un croquis de la vivienda, indicando las estancias y señalando en cada zona dónde queremos situar los puntos de luz, los interruptores y los enchufes.
- Con rotuladores de distinto color uniremos todos los enchufes: (10 Amperios) los que utilizamos para las lámparas de noche o cargadores móviles. Con otro color unimos los enchufes con más resistencia de (16 Amperios) para calefacción en las estancias por ejemplo. Con otro color se unen los enchufes de gran potencia (16A y 25A), que los destinamos para los principales electrodomésticos de la casa. Por ejemplo, el horno, lavadora, lavavajillas, nevera, microondas, extractor y la encimera para la cocina; o el secador, calefactor o radiador eléctrico para el baño. Estas líneas las llevaremos diferenciadas al cuadro general de protección:
¿Cómo es el cuadro de mando y protección de una instalación eléctrica?
Es donde se encuentran los elementos de protección del circuito eléctrico de la vivienda. Están compuestos por los siguientes elementos:
- Interruptor General Automático (IGA): protege de cortocircuitos.
- Interruptor Diferencial (ID): protege y desconecta la instalación cuando se produce un escape de corriente.
- Pequeños Interruptores Automáticos (PIA): Protege de las sobrecargas y cortocircuitos de diferentes elementos de la casa. El número de PIAs depende de la electricidad de la casa, pudiendo ser:
- 10 A. Iluminación.
- 16 A.Tomas de corriente de uso general y nevera.
- 25 A. vitro y horno.
- 20 A. Lavadora, lav
- El trazado de cables eléctricos lo podemos realizar superficial o empotrado. Hacerlo empotrado queda mejor, pero requiere trabajos de albañilería, abriendo regatas por todas las paredes, introduciendo los cables y luego tapándolas con yeso. Esto obliga a que pintemos toda la vivienda una vez terminada la instalación.
La instalación por la superficie puede discurrir por dentro de canaletas decorativas de plástico. Se fabrican en varios tamaños y colores, para adaptarlos a nuestras paredes y techos.

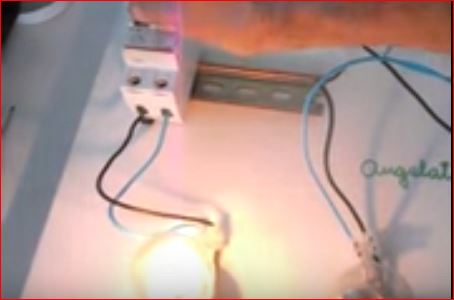

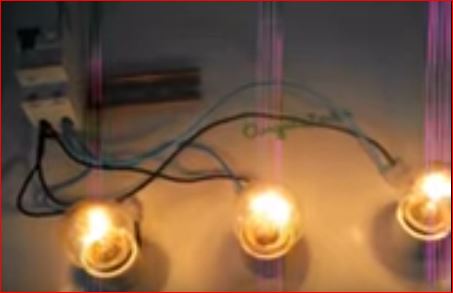

explicación del vídeo:
1)
